- DALI
- चीन
- प्रति वर्ष 500 पीस

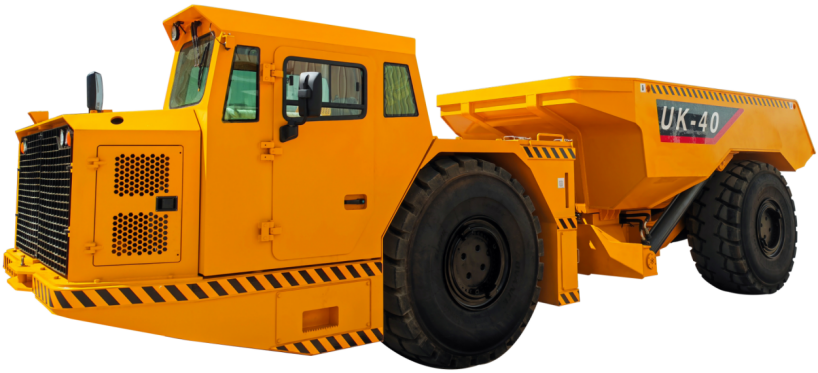

यूके-40 आर्टिकुलेटेड अंडरग्राउंड माइन ट्रक एक बड़ा ट्रक है जिसे विशेष रूप से भूमिगत खानों के लिए डिज़ाइन किया गया है, जिसकी भार वहन क्षमता 40 टन है। यह उपकरण विश्व की सर्वश्रेष्ठ विद्युत प्रणाली से लैस है, जिससे इसकी चढ़ाई की गति तीव्र और उत्पादन क्षमता उच्च है। पूर्ण भार पर, उपकरण का कुल भार 78.5 टन है, और यह 25% ढलान पर 4 गियर में 13.0 किमी/घंटा से कम की गति से नहीं चल सकता है। समान स्तर के ट्रकों की तुलना में इसकी उत्पादन क्षमता कहीं अधिक है।
यूके-40 माइन डंप ट्रक
A1. आर्टिकुलेटेड ट्रक के आगे और पीछे के फ्रेम अच्छी कार्यक्षमता और आसान संचालन के साथ आर्टिकुलेटेड हैं।
A2. आरामदायक संचालन के लिए एर्गोनॉमिक्स कैनोपी। बेल्ट के साथ स्प्रिंग सीट। 360° दृश्यता। भूमिगत खदान ट्रक के संचालन को आरामदायक बनाती है।
A3. एयर कंडीशनिंग से लैस पूरी तरह से बंद केबिन।
B1. चारों पहियों से चलने और ब्रेक लगाने की सुविधा।
B2. पार्किंग ब्रेक, वर्किंग ब्रेक और इमरजेंसी ब्रेक के संयुक्त डिज़ाइन में बेहतर ब्रेकिंग क्षमता और उच्च सुरक्षा कारक है। ब्रेकिंग मॉडल SAHR (स्प्रिंग द्वारा संचालित, हाइड्रोलिक रिलीज़) है।
B3. ऑपरेटर को बेहतर दृश्य प्रदान करने के लिए रियर कैमरा।
B4. पूर्ण हाइड्रोलिक स्टीयरिंग सिस्टम, आसान और लचीला संचालन। ड्राइवर के श्रम को कम करने के लिए हाइड्रोलिक पायलट नियंत्रण।
B5. कैब के दरवाजे पर इंडक्टिव स्विच लगा होता है, जब दरवाजा खुला होता है, तो वाहन को सुरक्षित रखने के लिए ट्रांसमिशन लॉक हो जाएगा।
भूमिगत खनन ट्रक का मुख्य विन्यास
इंजन: वोल्वो टीएडी1650वीई / 405 किलोवाट / 1900 आरपीएम
टॉर्क कन्वर्टर: डाना सीएल8000
ट्रांसमिशन: दाना 8000
एक्सल: DANA53R300, रिजिड प्लैनेटरी एक्सल
हाइड्रोलिक पंप: गियर प्रकार
व्हील और टायर: टेककिंग 29.5R25 इ टी एन टी
1. फ्रेम, आर्टिकुलेटेड ट्रक का कैब
फ्रेम Q460 उच्च-शक्ति मिश्र धातु इस्पात से बना है, और आगे और पीछे के फ्रेम झूलते हुए जुड़े हुए हैं।काज.
एयर कंडीशनिंग से सुसज्जित, बंद केबिन, एफओपीएस/आरओपीएस मानकों के अनुरूप, फ्रेमयुक्त स्टील संरचना वाला केबिन, सुरक्षित और विश्वसनीय।
बाल्टी के दोनों किनारों पर लगे फ्रेम को अंदर से दोहरी परत के साथ डिजाइन किया गया है, और बाहर से यह चिकनी है, जिससे मजबूती बढ़ती है और अनावश्यक खरोंचों से बचा जा सकता है।
2. सुरक्षा तंत्र ○वैकल्पिक ●मानक
○इंजन अग्नि शमन प्रणाली
●आगे, पीछे, बाएँ और दाएँ, चारों तरफ कैमरे लगे हुए हैं।
●इलेक्ट्रिक उपकरण उपकरण की सुरक्षा, प्रदर्शन और परिचालन दक्षता सुनिश्चित करने के लिए मंदक
●निकास पाइप इन्सुलेशन
●ऊष्मा स्रोत पृथक्करण सुरक्षात्मक आवरण
●पोर्टेबल अग्निशामक यंत्र 8 किलो एक्स 2
●टर्बोचार्जर कवर
○आपातकालीन रिलीज इलेक्ट्रिक पंप
○आपातकालीन स्टीयरिंग इलेक्ट्रिक पंप
1. खदान डंपर की हाइड्रोलिक प्रणाली
कार्यरत / स्टीयरिंग हाइड्रोलिक सिस्टम | पर्मकोपंप इटलीकोर्टवाल्व डैनफॉसहाइड्रोलिक स्टीयरिंग तंत्र |
स्टीयरिंग को प्राथमिकता देते हुए, डुअल पंप संयुक्त प्रवाह तकनीक को अपनाया गया है। जब वाहन मुड़ता नहीं है, तो कार्यशील प्रणाली को स्वचालित रूप से हाइड्रोलिक तेल की आपूर्ति की जाती है, जिससे अनावश्यक ऊर्जा खपत कम होती है और यह अधिक ऊर्जा-कुशल बनता है। | |
एसस्टीयरिंग सिलेंडर，2 पीस | |
लिफ्टिंग सिलेंडर，2 पीस | |
कमीहाइड्रोलिक सिस्टम | पोसी-स्टॉप |
बंदर तेल चार्जिंग वाल्व बंदर ब्रेकिंग पेडल | |
हाइड्रोलिक नली | ज्वाला रोधी और स्थैतिक रोधी रबर की नली |
2. खदान के डंप ट्रक की विद्युत प्रणाली
इसमें 7 इंच की डिस्प्ले स्क्रीन है जो वाहन संचालन संबंधी डेटा और खराबी की सूचनाएँ प्रदर्शित कर सकती है। इसमें घूमने वाली अलार्म लाइट और रिवर्स हॉर्न के साथ-साथ वाहन इमेजिंग सिस्टम भी मानक रूप से शामिल है। इसमें अग्निरोधी और स्थैतिक रोधी वायरिंग हार्नेस और वाटरप्रूफ कनेक्टर का उपयोग किया गया है।
बैटरी:12वी X 2
आवर्तित्र:28V，150ए
स्टार्टर:24V/5.5kW
हेडलाइट:नेतृत्व किया，4 पीस
कैब लाइट:नेतृत्व किया，2 पीस
पीछे की बत्ती:नेतृत्व किया，2 पीस
ब्रेकिंग लाइट:2 पीस
टर्निंग लाइट:2 पीस
क्लीयरेंस लाइट्स:2 पीस
फ्लैशिंग बीकन:1 पीसी
सींग:1 पीसी
लिंकन ऑटो स्नेहन प्रणाली
3. ऊर्जा अलगाव
लॉकअप मुख्य पावर स्विच
आपातकालीन स्टॉप बटन
आर्टिकुलेशन लॉकिंग बार
4. भूमिगत खदान ट्रक के दस्तावेज़
संचालन-रखरखाव मैनुअल
पुर्जों की नियमावली
हाइड्रोलिक आरेख
विद्युत आरेख
